ケージガイド式コントロールバルブに適したバルブボディの材質を選択するにはどうすればよいですか?

ケージガイド式コントロールバルブに適切なバルブ本体の材質を選択することは、バルブの性能、耐久性、全体的な費用対効果に大きな影響を与える重要な決定です。信頼できるケージガイド式制御弁のサプライヤーとして、当社はこの選択プロセスに伴う複雑さを理解しています。このブログでは、適切なバルブ本体の材質を選択する際に考慮すべき重要な要素を詳しく掘り下げ、お客様が特定の用途に合わせて十分な情報に基づいた決定を行えるようにします。

ケージガイド式調節弁の基本を理解する

ケージガイド式制御バルブは、流体の流れ、圧力、温度を調整するためにさまざまな業界で広く使用されています。プラグをガイドするケージを備えており、安定した正確なコントロールを実現します。バルブ本体は、内部コンポーネントを収容し、プロセス流体にさらされる外側のシェルです。したがって、動作条件に耐え、早期故障を防ぐためには、適切なバルブ本体の材質を選択することが重要です。

バルブボディの材質を選択する際に考慮すべき要素

1. 流体の適合性

最初に考慮すべき最も重要な要素は、バルブ本体の材質とプロセス流体の適合性です。流体が異なれば、化学組成、温度、圧力も異なるため、バルブ本体に腐食、侵食、その他の損傷を引き起こす可能性があります。たとえば、酸、アルカリ、塩水などの腐食性流体には、ステンレス鋼、チタン、ハステロイなどの耐腐食性のあるバルブ本体材質が必要です。一方、スラリーや砂を含む液体などの研磨液には、硬化鋼やセラミックなどの耐浸食性の材料が必要です。

2. 温度と圧力

プロセスの動作温度と圧力も、バルブ本体の材質を選択する際に重要な役割を果たします。高温により材料の強度と延性が失われ、変形や亀裂が発生する可能性があります。同様に、高圧ではバルブ本体にかかる応力が増大する可能性があるため、高い強度と靭性を備えた材料が必要になります。高温用途では、合金鋼、ニッケル合金、高融点金属などの材料が一般的に使用されます。高圧用途には、鍛造鋼やステンレス鋼などの材料が推奨されます。

3. 機械的性質

バルブ本体の材料は、耐食性や耐浸食性に加えて、強度、硬度、延性などの優れた機械的特性も備えている必要があります。これらの特性により、動作中の機械的応力や力に耐えるバルブの能力が決まります。たとえば、高圧用途で使用されるバルブには、塑性変形や破損を防ぐために、高い引張強度と降伏強度を備えた材料が必要です。高振動用途で使用されるバルブには、衝撃吸収性と耐疲労性に優れた材料が必要です。

4. コスト

バルブ本体の材質を選択する際には、コストも考慮すべき重要な要素です。材料が異なればコストも異なり、バルブ本体のコストはバルブ全体のコストに大きな影響を与える可能性があります。したがって、パフォーマンス要件とコスト制約のバランスを取ることが重要です。場合によっては、より安価な材料でアプリケーションに十分な場合もありますが、長期的な信頼性と性能を確保するにはより高価な材料が必要な場合もあります。

ケージガイド式制御弁の一般的な弁本体材質

1. 炭素鋼

炭素鋼は、低コスト、高強度、良好な機械加工性により、バルブ本体の材料としてよく使用されます。水、蒸気、油など幅広い用途に適しています。ただし、炭素鋼は湿気や腐食性流体の存在下で腐食しやすいため、塗装やコーティングなどの追加の保護が必要になる場合があります。

2. ステンレス鋼

ステンレス鋼は、優れた耐食性、高強度、優れた美観により、バルブボディの材質としてよく選ばれています。化学処理、食品および飲料、製薬産業など、腐食が懸念される用途に適しています。利用可能なステンレス鋼にはさまざまなグレードがあり、それぞれに独自の特性と用途があります。たとえば、304 ステンレス鋼は汎用用途によく使用されますが、316 ステンレス鋼はより高い耐食性が必要な用途に適しています。

3. 合金鋼

合金鋼は、機械的特性と耐食性を向上させるために、クロム、ニッケル、モリブデンなどの追加元素を含む鋼の一種です。発電、石油・ガス、石油化学産業などの高温高圧の用途に適しています。合金鋼バルブは炭素鋼バルブよりも高価ですが、より優れた性能と耐久性を備えています。

4.チタン

チタンは軽量かつ強度があり、耐食性に優れた金属です。航空宇宙産業や海洋産業などの重量が懸念される用途、または化学処理や淡水化プラントなどの耐食性が重要な用途に適しています。チタンバルブは他のバルブボディ素材より高価ですが、長期的な信頼性と性能を提供します。

5.ハステロイ

ハステロイは、幅広い腐食環境において優れた耐食性を発揮するニッケル基合金のファミリーです。化学処理、製薬、海洋産業など、酸化と還元の両方に対する高い耐性が要求される用途に適しています。ハステロイバルブはステンレス鋼製バルブより高価ですが、過酷な環境において優れた性能を発揮します。

当社のケージガイド式制御弁の製品範囲

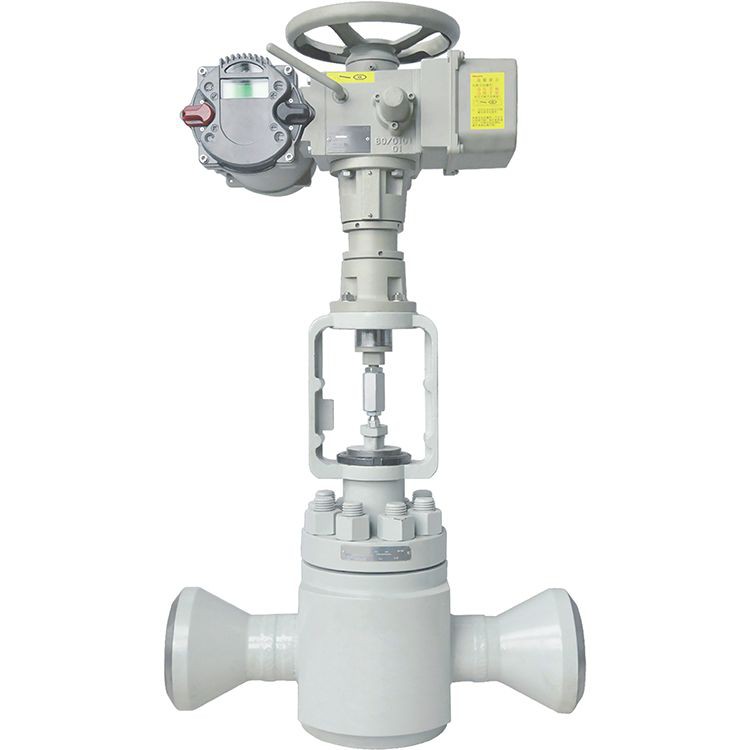

ケージガイド式調節弁の専門サプライヤーとして、当社はお客様の多様なニーズを満たす幅広い製品を提供しています。当社の製品範囲には以下が含まれます電動高温ケージガイド式制御弁、電気ノイズ低減ケージガイド付き制御弁、 そして空気圧高温ケージガイド式制御弁。これらのバルブは、さまざまな用途に合わせて、さまざまなサイズ、圧力定格、およびバルブ本体の材質で入手できます。

結論

ケージガイド式コントロールバルブに適切なバルブ本体の材質を選択することは、流体の適合性、温度と圧力、機械的特性、コストなどのさまざまな要素を慎重に考慮する必要がある複雑な決定です。これらの要因を理解し、適切なバルブ本体の材質を選択することで、バルブの長期的な信頼性と性能を確保しながら、総所有コストを最小限に抑えることができます。ケージガイド式制御弁の大手サプライヤーとして、当社はお客様に高品質の製品と専門的な技術サポートを提供することに尽力しています。ご質問がある場合、または用途に適したバルブ本体の材質の選択についてサポートが必要な場合は、調達およびさらなる議論についてお気軽にお問い合わせください。

参考文献

• 化学工学ハンドブック、ペリーとグリーン
• バルブハンドブック、LA Spielvogel
• エンジニアリング材料の耐食性、ASM インターナショナル
