フッ素ライニング調節弁にはどのような種類がありますか?

フッ素ライニング制御バルブは、特に耐食性と正確な流量制御が必要とされるさまざまな産業用途に不可欠なコンポーネントです。フッ素ライニング制御バルブの信頼できるサプライヤーとして、市場で入手可能なさまざまなタイプのこれらのバルブに関する洞察を共有できることを嬉しく思います。

ダイヤフラム式フッ素ライニング調節弁

ダイヤフラム式フッ素ライニング調節弁は、構造が簡単でシール性に優れているため広く使用されています。これらのバルブは、柔軟なダイヤフラムを使用して流体をアクチュエータから分離し、漏れを防ぎ、信頼性の高い動作を保証します。ダイヤフラムは通常、PTFE (ポリテトラフルオロエチレン) などのフッ素ポリマー材料で作られており、優れた耐薬品性を備えています。

ダイヤフラム型フッ素ライニング制御弁の主な利点の 1 つは、媒体の化学的特性の影響を受けることなく腐食性流体を処理できることです。そのため、攻撃的な化学物質の取り扱いや衛生上の要件が最も重要である化学、製薬、食品加工産業での用途に適しています。

また、ダイヤフラム式フッ素ライニングコントロールバルブにより、正確な流量制御が可能です。ダイヤフラムの動きを正確に調整して、流体の流量、圧力、レベルを調整できます。そのため、化学反応器や蒸留塔など、厳密なプロセス制御が必要な用途に最適です。

グローブ形フッ素ライニング調節弁

グローブ型フッ素ライニング制御バルブも産業用途で人気のある選択肢です。これらのバルブは、バルブを通る流体の流れを制御する可動プラグを備えた球形の本体を備えています。プラグは通常、耐食性を提供するためにフッ素ポリマー材料で裏打ちされています。

グローブ型フッ素ライニング調節弁は、優れた絞り性能で知られています。全開から全閉まで幅広い流量制御を高精度に行えます。そのため、暖房、換気、空調 (HVAC) システムや水処理プラントなど、流量の微調整が必​​要な用途に適しています。

グローブ型フッ素ライニング制御弁のもう 1 つの利点は、高圧用途に対応できることです。バルブ本体とプラグの設計により、漏れや損傷なく高圧に耐えることができます。このため、高圧流体が一般的に扱われる石油・ガス、発電、石油化学産業での用途に適しています。

ボール式フッ素ライニング調節弁

ボールタイプのフッ素ライニングコントロールバルブは、中心に穴のある球形のボールが特徴で、バルブを通る流体の流れを制御します。ボールは通常、耐食性を提供するためにフッ素ポリマー材料で裏打ちされています。

ボールタイプのフッ素ライニングコントロールバルブには、他のタイプのコントロールバルブに比べていくつかの利点があります。圧力損失が低いため、エネルギー損失を最小限に抑えながら高流量を維持できます。そのため、配水システムや灌漑ネットワークなど、高い流量を必要とする用途に適しています。

さらに、ボールタイプのフッ素ライニング制御弁は開閉動作が速いため、プロセス条件の変化に迅速に対応できます。そのため、緊急停止システムや安全リリーフバルブなど、高速制御が必要なアプリケーションに最適です。

バタフライ形フッ素ライニング調節弁

バタフライタイプのフッ素ライニング制御バルブは、バルブを通る流体の流れを制御するために中心軸の周りを回転するディスク状の閉鎖要素を備えて設計されています。ディスクは通常、耐食性を提供するためにフッ素ポリマー材料で裏打ちされています。

バタフライタイプのフッ素ライニング制御弁は、コンパクトな設計と軽量な構造で知られています。設置とメンテナンスが簡単で、他のタイプの制御バルブと比較して必要なスペースが少なくなります。そのため、海洋プラットフォームや船舶など、スペースが限られている用途に適しています。

また、バタフライタイプのフッ素ライニングコントロールバルブにより、幅広い流量制御が可能です。低い圧力降下で高い流量能力を提供できるため、水処理プラントや冷却システムなど、大流量を必要とする用途に適しています。

空気圧ベローズシールライニングフッ素調節弁

の空気圧ベローズシールライニングフッ素調節弁は、空気圧アクチュエータとベローズシールを使用して信頼性の高い動作を保証する特殊なタイプのフッ素ライニング制御弁です。ベローズシールは漏れに対する追加の保護層を提供するため、半導体や製薬産業など、漏れゼロが要求される用途に適しています。

このタイプのバルブは正確な流量制御を提供し、自動制御システムに簡単に統合できます。空気圧アクチュエータにより、プロセス条件の変化に迅速かつ正確に応答でき、最適なパフォーマンスが保証されます。

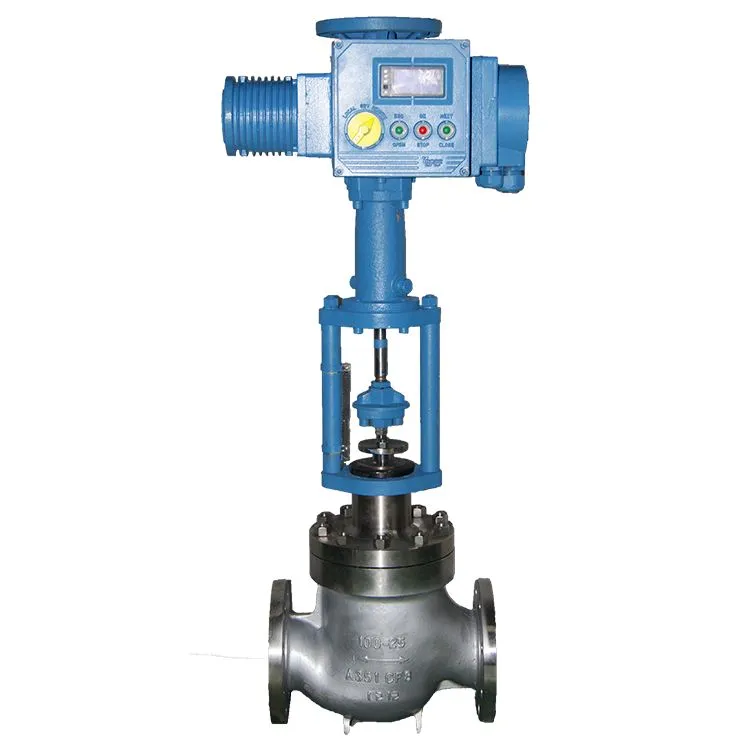

電動フッ素ライニング調節弁

の電動フッ素ライニング調節弁電気モーターによって駆動され、流体の流れを制御する便利で信頼性の高い方法を提供します。このタイプのバルブは、産業用プロセス制御システムやビルディングオートメーションシステムなど、遠隔制御と自動化が必要な用途に適しています。

電動フッ素ライニング制御バルブは、流量制御において高い精度と再現性を提供します。特定の設定値に従って動作するようにプログラムでき、センサーやコントローラーなどの他の制御デバイスと簡単に統合できます。

電動ベローズシールライニングフッ素調節弁

の電動ベローズシールライニングフッ素調節弁電動アクチュエータとベローズシールの利点を組み合わせたものです。このタイプのバルブは信頼性の高い動作とゼロ漏れを提供するため、化学、製薬、および食品加工産業での用途に適しています。

電動アクチュエータによりバルブの位置を正確に制御でき、ベローズシールによりバルブが腐食や漏れから確実に保護されます。このタイプのバルブは、高温および高圧が関与する用途にも適しています。

結論

結論として、市場には数種類のフッ素ライニング制御バルブがあり、それぞれに独自の機能と利点があります。フッ素ライニング制御バルブのサプライヤーとして、私は特定の用途に適したバルブを選択することの重要性を理解しています。腐食性流体用、高圧用途用、または正確な流量制御用のバルブが必要な場合でも、当社はお客様の要件を満たすソリューションをご用意しています。

当社のフッ素ライニング制御バルブについて詳しく知りたい場合、または特定のニーズについてご相談になりたい場合は、お気軽にお問い合わせください。当社の専門家チームは、お客様の用途に適したバルブの選択を支援し、可能な限り最高のサービスを提供する準備ができています。

参考文献

• 『コントロールバルブハンドブック』Fisher Controls International, LLC著
• 「工業用バルブ: 選択と仕様のガイド」ピーター・スピッツァー著
• 「フルオロポリマー: 特性、加工、および応用」David A. Tomalia 著
