シングルシート制御バルブの一般的な圧力範囲はどれくらいですか?

シングルシート制御バルブの一般的な圧力範囲はどれくらいですか?

シングルシート制御バルブのベテランサプライヤーとして、私はこれらのコンポーネントがさまざまな産業プロセスで重要な役割を果たしているのを直接目撃してきました。シングルシート制御バルブは、正確な流量制御機能を備えているため広く使用されており、あらゆる用途で最適な性能と安全性を確保するには、その典型的な圧力範囲を理解することが不可欠です。

シングルシートコントロールバルブの基礎

圧力範囲を詳しく説明する前に、シングルシートコントロールバルブとは何かを簡単に確認してみましょう。シングルシートコントロールバルブは、バルブボディ、バルブプラグ、シートで構成されています。バルブプラグは上下に動き、バルブを通る流体の流れを調整します。プラグが完全に装着されると流れが遮断され、プラグが持ち上げられると流体がバルブを通過できます。このシンプルかつ効果的な設計により、幅広い産業システムで流量、圧力、温度を正確に制御できます。

代表的な圧力範囲

シングルシート制御バルブの一般的な圧力範囲は、バルブのサイズ、設計、構造材料、特定の用途などのいくつかの要因によって大きく異なります。一般に、シングルシート制御バルブは、数 psi (ポンド/平方インチ) から数千 psi の範囲の圧力に対応できます。

HVAC システムや水処理プラントなどの低圧用途の場合、シングルシート制御バルブは通常、最大 150 psi の圧力に対応できます。これらのバルブは多くの場合、真鍮やプラスチックなどの軽量の材料で作られており、比較的低い流量向けに設計されています。

化学処理プラントや製油所などの中圧用途では、シングルシート制御バルブは 150 psi ～ 1,500 psi の範囲の圧力に対応できます。これらのバルブは通常、ステンレス鋼や炭素鋼などのより堅牢な材料で作られており、より高い流量やより厳しい動作条件に耐えるように設計されています。

発電プラントや油圧システムなどの高圧用途の場合、シングルシート制御バルブは 1,500 psi ～ 5,000 psi 以上の範囲の圧力に対応できます。これらのバルブは通常、鍛造鋼や合金鋼などの頑丈な材料で作られており、極度の圧力や温度に耐えるように設計されています。

これらは単なる一般的なガイドラインであり、シングルシート コントロール バルブの実際の圧力範囲は特定のバルブ モデルやメーカーによって異なる場合があることに注意することが重要です。特定の用途向けにシングルシート制御バルブを選択する場合は、バルブのメーカーまたは資格のあるエンジニアに相談して、バルブがシステムの特定の圧力および流量要件に適合していることを確認することが重要です。

圧力範囲に影響を与える要因

シングルシート制御バルブの圧力範囲には、次のようないくつかの要因が影響する可能性があります。

• バルブサイズ:一般に、大きなバルブは小さなバルブよりも高い圧力定格を持ちます。これは、バルブが大きいほど表面積が大きく、変形したり破損したりすることなく大きな力に耐えることができるためです。
• デザイン：バルブの設計も圧力定格に影響を与える可能性があります。たとえば、バランスの取れたプラグ設計を備えたバルブは、通常、アンバランスなプラグ設計を備えたバルブよりも高い圧力に対応できます。
• 構造材料:バルブの構築に使用される材料も、その圧力定格に影響を与える可能性があります。鍛造鋼や合金鋼などの高強度材料で作られたバルブは、通常、真鍮やプラスチックなどの軽量材料で作られたバルブよりも高い圧力に耐えることができます。
• シーリング技術:バルブに使用されているシーリング技術も圧力定格に影響を与える可能性があります。金属間シールやソフトシールなどの高品質のシールを備えたバルブは、通常、低品質のシールを備えたバルブよりも高い圧力に対応できます。
• 動作条件:温度、流量、流体特性などのシステムの動作条件も、バルブの定格圧力に影響を与える可能性があります。たとえば、高温または腐食環境で動作するバルブには、通常の状態で動作するバルブよりも高い圧力定格が必要な場合があります。

適切な圧力定格の選択

特定の用途向けにシングルシート制御バルブを選択する場合、システムの特定の動作条件に適した圧力定格のバルブを選択することが重要です。適切な圧力定格を選択するためのヒントをいくつか紹介します。

• 最大動作圧力を決定します。適切な圧力定格を選択するための最初のステップは、システムの最大動作圧力を決定することです。これは、システム仕様を参照するか、圧力計を使用して圧力を測定することによって実行できます。
• 安全率を考慮してください。安全率を確保するには、システムの最大動作圧力よりも高い圧力定格のバルブを選択することが重要です。バルブが予期しない圧力スパイクや変動に確実に耐えられるように、最大​​動作圧力の少なくとも 1.5​​ ～ 2 倍の安全率を推奨します。
• バルブのメーカーに問い合わせてください。どの圧力定格がアプリケーションに適切であるかわからない場合は、バルブのメーカーまたは資格のあるエンジニアに相談することをお勧めします。彼らは専門家のアドバイスを提供し、お客様の特定のニーズに適したバルブの選択をお手伝いします。

当社の製品範囲

シングルシート制御バルブの大手サプライヤーとして、当社はさまざまな用途のニーズを満たすために、さまざまな圧力定格を備えた幅広いバルブを提供しています。当社の製品範囲には以下が含まれます：空気式シングルシートコントロールバルブ、電動高温単座制御弁、 そして空気圧ノイズ低減シングルシートコントロールバルブ。

当社の空気式シングルシート制御バルブは、幅広い用途で正確な流量制御を行えるように設計されています。さまざまなサイズと圧力定格があり、特定の要件に合わせてカスタマイズできます。

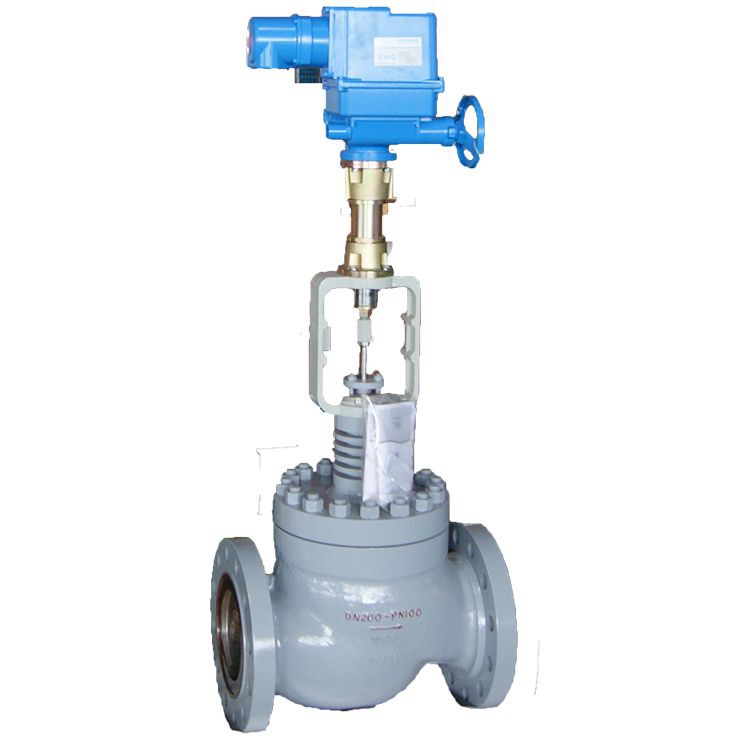

当社の電動高温シングルシート制御バルブは、発電プラントや化学処理プラントなどの高温用途で使用するように設計されています。これらは高品質の素材で作られており、極端な温度と圧力に耐えるように設計されています。

当社の空気圧ノイズ低減シングルシート制御バルブは、システム内のノイズと振動を低減するように設計されています。 HVAC システムや水処理プラントなど、騒音が懸念される用途での使用に最適です。

調達に関するお問い合わせ

シングルシートコントロールバルブをご検討中の方は、ぜひご連絡ください。当社の専門家チームは、お客様の特定のニーズに適したバルブの選択をお手伝いし、競争力のある見積もりを提供します。当社の製品とサービスの詳細を知り、調達プロセスを開始するには、今すぐお問い合わせください。

参考文献

• 『コントロールバルブハンドブック』ミルトン・ベイチョック著
• 『バルブ選択ハンドブック』トム・ウォーリー著
• 『工業用バルブ: 実践ガイド』ピーター・スピッツァー著
